GB标准气动球阀

GB标准气动球阀采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面平滑耐磨,GB标准气动球阀具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、等特点;GB标准气动球阀用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤…

GB标准气动球阀 产品参数

产品型号:
连接方式:
结构形式:
驱动方式:
产品口径:
公称压力:
阀门材质:

GB标准气动球阀是一种转角为90度的旋转类控制阀。它由气动活塞式执行机构和O型阀芯球阀组成,阀芯采用圆柱型通孔球体,以密封材质分有软密封和硬密封两种。

GB标准气动球阀以压缩空气为动力源,接受集散控制系统(DCS),可编程控制器(PLC)等开关信号,通过电磁阀可实现对阀门快速位式控制。

GB标准气动球阀采用直通型铸造阀体,球面经特殊工艺加工和硬化处理,使其表面平滑耐磨,具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断功能和克服较大压差等特点。产品广泛用于造纸、石化、冶金、航天、食品、医药、水处理等行业,特别适用于高黏度和含有纤维介质的工艺控制。

气动活塞式执行机构可分为单作用和双作用两种。双作用气动执行机构在使用过程中失气时,阀门保持于失气时位置,以确保继续生产。单作用在失电或失气时,阀门处于原始极限位置(全开或全关),以确保生产过程处于安全位置。

一、GB标准气动球阀技术规范

设计依据

GB标准

设计标准

GB12237

结构长度

GB12221

连接法兰尺寸

GB/9113JB/T79

试验和检验

JB/T9002

二、GB标准气动球阀技术参数

公称通径mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数KV

21

38

72

112

170

275

380

512

941

1450

2220

3590

5130

7360

公称压力MPa

1.62.54.06.4

额定行程

90°

固有流量特性

快开特性

阀体材质

ZG230450ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti

阀座材质

软密封:PTFEPPL;硬密封:不锈钢

阀芯材质

ZG230~450ZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti

介质温度℃

-40+150-40+350

气源压力MPa

0.4~0.6

电磁

电源电压

AC220VDC24V

防爆等级

普通型、隔爆型mT5   (d CT4)、本安型

连接形式

GB9113-2000JB/T79-94

泄漏量

软密封:Ⅵ级、硬密封:Ⅳ级

执行器接口

G1/8”、NAMUR1/4

注:DN200以下为浮动球,DN250及以上为固定球。可为用户制造ANSIJIS等标准连接法兰

可配附件

开关型:电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。

调节型:电气阀门定位器,空气过滤器,减压器等。

三、GB标准气动球阀执行器转扭及动作时间

执行器型号RD/RC

0030

0060

0100

0150

0220

0300

0450

0600

0900

1200

2000

3000

执行器缸径

63

75

88

100

115

125

145

160

180

200

240

265

4bar气源

23.5

46.5

73.2

106

172

221

348

453

612

850

1496

2156

5bar气源

29.3

58.2

91.5

133

215

277

434

567

765

1063

1870

2695

开向

双作用

0.3

0.3

0.4

0.5

0.7

0.9

1.2

1.5

2.0

2.7

3.5

4.0

单作用

0.3

0.4

0.5

0.7

0.9

1.2

1.5

1.8

2.4

3.5

4.1

4.5

关向

双作用

0.3

0.4

0.5

0.6

0.8

1.1

1.4

1.7

2.2

3.2

4.0

4.5

单作用

0.4

0.5

0.6

0.9

1.1

1.4

1.8

2.1

2.8

4.0

4.6

5.0

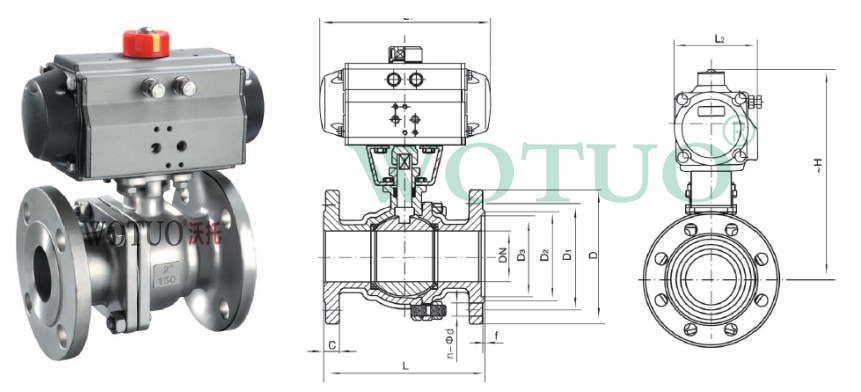

四、GB标准气动球阀结构结构尺寸示意图

GB标准气动球阀


五、GB标准气动球阀结构尺寸OVQ641(F、N、P)-16(1.6MPa)

公称

通径

外形尺寸(参考值)

连接法兰尺寸(固定值)

L

L1

L2

H

D

D1

D2

C

f

n-Φd

15

130

130

140.5

70.5

185/191

95

65

46

14

2

4-Φ14

20

140

140

140.5

70.5

191/197

105

75

56

16

2

4-Φ14

25

150

150

140.5

70.5

193/227

115

85

65

16

2

4-Φ14

32

165

165

158.5

83

212/240

140

100

76

18

3

4-Φ18

40

165

180

210.5

94.5

217/255

150

110

84

18

3

4-Φ18

50

203

200

247.5

106.3

260/286

165

125

99

20

3

4-Φ18

65

222

220

268.5

123

293/309

185

145

118

20

3

4-Φ18

80

241

250

315

141

323/349

200

160

132

20

3

8-Φ18

100

305

280

345

151.5

382/439

220

180

156

22

3

8-Φ18

125

356

320

408.5

171.5

468/534

250

210

184

22

3

8-Φ18

150

394

360

487

204

510/582

285

240

211

24

3

8-Φ22

200

457

400

543

222

655/702

340

295

266

24

3

12-Φ22

注:上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸,右边为配不带平台球阀尺寸。

六、GB标准气动球阀结构尺寸 OVQ641(F、N、P)-PN25(2.5MPa)

公称

通径

外形尺寸(参考值)

连接法兰尺寸(固定值)

L

L1

L2

H

D

D1

D2

C

f

n-Φd

15

130

130

140.5

70.5

185/191

95

65

46

14

2

4-Φ14

20

130

140

140.5

70.5

191/197

105

75

56

16

2

4-Φ14

25

140

150

158.5

83

199/227

115

85

65

16

3

4-Φ14

32

165

165

210.5

94.5

212/250

140

100

76

18

3

4-Φ18

40

165

180

247.5

106.3

245/255

150

110

84

18

3

4-Φ18

50

203

200

268.5

123

270/286

165

125

99

20

3

4-Φ18

65

241

220

315

141

309/330

185

145

118

22

3

8-Φ18

80

283

250

345

151.5

344/349

200

160

132

24

3

8-Φ18

100

305

280

408.5

171.5

421/438

235

190

156

24

3

8-Φ22

125

381

320

487

204

485/534

270

220

184

26

3

8-Φ26

150

403

360

543

222

559/582

300

250

211

28

3

8-Φ26

200

502

400

728

329.5

655/702

360

310

274

30

3

12-Φ26

七、GB标准气动球阀结构尺寸 OVQ641(F、N、P)-PN40(4.0MPa)

公称

通径

外形尺寸(参考值)

连接法兰尺寸(固定值)

L

L1

L2

H

D

D1

D2

C

f

n-Φd

15

130

130

140.5

70.5

185/191

95

65

46

14

2

4-Φ14

20

130

140

158.5

83

197/225

105

75

56

16

2

4-Φ14

25

140

150

210.5

94.5

199/227

115

85

65

16

3

4-Φ14

32

165

180

247.5

106.3

240/266

140

100

76

18

3

4-Φ18

40

165

200

268.5

123

255/271

150

110

84

18

3

4-Φ18

50

203

220

315

141

286/307

165

125

99

20

3

4-Φ18

65

241

250

345

151.5

330/335

185

145

118

22

3

8-Φ18

80

283

280

408.5

171.5

349/383

200

160

132

24

4

8-Φ18

100

305

320

487

204

421/487

235

190

156

24

4

8-Φ22

125

381

400

543

222

485/557

270

220

184

26

4

8-Φ26

150

403

400

728

329.5

582/629

300

250

211

28

4

8-Φ26

200

502

550

728

329.5

702/750

375

320

284

34

5

12-Φ30

注:系列球阀结构长度及连接法兰尺寸可根据JB/T79标准或按用户要求制造;根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。

上表中L尺寸中左边为配用国标带ISO5211平台球阀尺寸,右边为配不带平台球阀尺寸。
