球阀工作原理-球阀工作原理示意图

球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,

球阀的启闭件是带有圆形通道的球体,绕垂直于通道的轴线旋转,球体随阀杆转动从而达到启闭通道的目的。可根据工况需要,装配不同的驱动装置形成多种不同控制方法的球阀,如电动球阀,气动球阀,液动球阀等等.

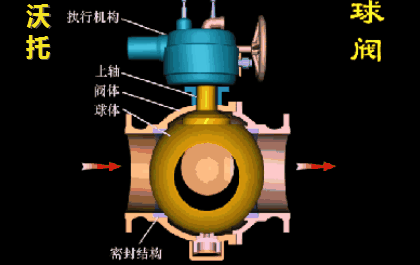

球阀工作原理球阀工作原理,球阀工作原理示意图

当球阀旋转90度时,在进、出口处应全部呈现球面,从而关闭阀门,截断介质的流动。

当球阀回转90度时,在进、出口处应全部呈现球口,从而开启流动,并且基本没有流阻力。

球阀结构原理:

1.球阀不受安装方向的限制,介质的流向可任意。流体阻力小,全通径的球阀基本没有流阻。

2.球阀结构简单,相对体积小,重量轻,便于维修。

3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4.球阀适用于经常操作,启闭迅速、轻便。 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6.球阀密封性能好。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

9、球阀流体阻力小,无振动,噪声小。
